Jak powstaje precyzyjny detal metalowy: od projektu CAD do obróbki CNC

W zakładzie produkcyjnym każdy precyzyjny detal metalowy zaczyna swoją drogę od szczegółowego rysunku technicznego. Sam model koncepcyjny nie przesądza jednak o ostatecznym sposobie wykonania fizycznego elementu na hali maszyn. O wyborze konkretnego procesu technologicznego decydują zawsze specyficzne cechy geometrii, wymagane tolerancje wymiarowe oraz rodzaj zastosowanego surowca. Zrozumienie tych skomplikowanych zależności pozwala inżynierom zaplanować produkcję tak, aby gotowa część spełniała rygorystyczne normy narzucone przez konstruktorów.

Wpływ geometrii i materiału na wybór metody obróbki

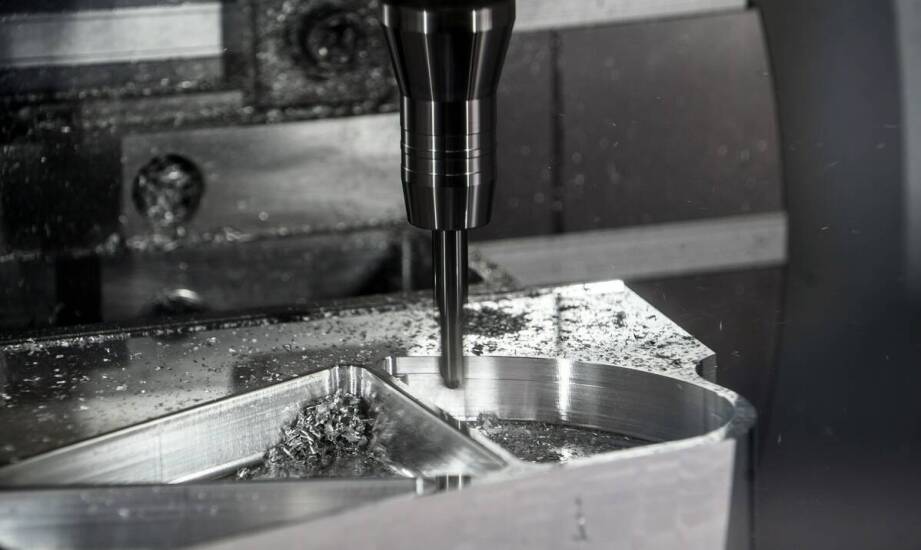

Geometria detalu bezpośrednio narzuca rodzaj obrabiarki wykorzystywanej do pracy z surowcem. Obrotowe formy, takie jak różnego rodzaju wałki, sworznie czy specjalistyczne tuleje, trafiają z reguły na tokarki. W tym procesie obracający się wokół własnej osi element jest kształtowany przez nieruchome narzędzie skrawające, które sukcesywnie usuwa nadmiar materiału. Złożone powierzchnie nieobrotowe, do których należą choćby korpusy urządzeń czy formy wtryskowe, wymagają użycia frezarki. Wykorzystuje się tam zautomatyzowane narzędzia wieloostrzowe, które kształtują przestrzenną geometrię w kilku osiach jednocześnie.

Oprócz samego kształtu kluczowe znaczenie dla doboru maszyny mają wymagane tolerancje oraz właściwości fizyczne wybranego stopu. Standardowe frezowanie pozwala zazwyczaj na uzyskanie dokładności na poziomie 0,13 milimetra. Jeśli projekt zakłada jeszcze węższe zakresy, technolog musi sięgnąć po bardziej zaawansowane techniki. Materiały hartowane o twardości przekraczającej 60 HRC bywają niemożliwe do ukształtowania tradycyjnym ostrzem. Takie twarde surowce poddaje się obróbce elektroerozyjnej przy użyciu cienkiego drutu, którego średnica wynosi od 0,02 do 0,5 milimetra. Metoda WEDM powoli eroduje powierzchnię wyładowaniami elektrycznymi, zapewniając precyzyjne cięcie.

Kolejność operacji, stabilne mocowanie i rola systemów CAD

Właściwa kolejność operacji technologicznych to absolutny fundament udanej produkcji jednostkowej oraz małoseryjnej. Prace zaczynają się zazwyczaj od intensywnej obróbki zgrubnej, która ma za zadanie usunąć największe naddatki materiału w krótkim czasie. Dopiero po niej następuje etap wykańczający, nadający ostateczne wymiary i właściwą chropowatość powierzchni roboczej. Niezależnie od wybranej obrabiarki proces nie wybacza błędów związanych ze złym pozycjonowaniem. Niestabilne zamocowanie detalu powoduje drgania i mikrodkształcenia, co bezpośrednio przekłada się na szybsze zużycie narzędzi i błędy wymiarowe.

Z pomocą w zapobieganiu takim problemom przychodzi nowoczesne oprogramowanie CAD połączone z zaawansowanymi systemami CAM. Technologowie mogą przeprowadzić szczegółową symulację całego cyklu produkcyjnego jeszcze przed fizycznym uruchomieniem wrzeciona. Program wychwytuje potencjalne kolizje narzędzi z uchwytami i analizuje ukryte obszary trudnodostępne. Realizując produkcję dla sektora maszynowego, firma Jawmet sprawnie integruje projektowanie z właściwymi procesami wykonawczymi. Przedsiębiorstwa przemysłowe zlecające obróbkę skrawaniem CNC w Gliwicach i innych śląskich miastach mają dzięki temu pewność, że kod sterujący został w pełni zweryfikowany pod kątem ewentualnych błędów.

Wykonalność wysoce skomplikowanych modeli znacznie ułatwia zastosowanie 5-osiowych centrów obróbczych. Tradycyjne obrabiarki wymagają częstego zatrzymywania pracy maszyny i ręcznego przestawiania kształtowanego bloku metalu. Nowoczesne maszyny wieloosiowe pozwalają na płynne dojście narzędzia tnącego pod wieloma różnymi kątami. Radykalne ograniczenie liczby manualnych przezbrojeń drastycznie zmniejsza ryzyko kumulowania się drobnych błędów pozycjonowania. Złożone krzywizny i głębokie podcięcia powstają w jednym, ciągłym cyklu maszynowym.

Weryfikacja jakości przed ostatecznym montażem elementu

Właściwe zbalansowanie precyzji działania, trafnego doboru metod obróbczych i wirtualnej symulacji warunkuje sukces inżynieryjny każdego przedsięwzięcia. Wyprodukowany detal metalowy staje się użyteczny tylko wtedy, gdy jego rzeczywiste parametry fizyczne idealnie pokrywają się z dokumentacją. Nawet najmniejsze, z pozoru nieistotne odchylenie w procesie toczenia czy frezowania może uniemożliwić prawidłowe osadzenie komponentu w maszynie docelowej.

Połączenie wnikliwej analizy projektowej z poprawnie zaprogramowanym parkiem maszynowym pozwala na tworzenie precyzyjnych i powtarzalnych elementów. Ostatecznie to właśnie starannie zaplanowana sekwencja wszystkich operacji wykonawczych zapewnia pełną zgodność wymiarową i strukturalną. Dzięki temu gotowe podzespoły mogą zostać szybko i bezproblemowo zintegrowane w rozbudowane, wydajnie działające systemy przemysłowe.
